裝機裝柜型功率單元的并聯

同規格的裝機裝柜型功率單元（電源模塊或電機模塊）可以通過并聯連接來提高輸出功率。它們由一個控制單元控制和監視，其中任何一個模塊中的故障均可導致整個并聯系統立即停機，即并聯連接的功率單元可視為一個大功率裝置。需要注意，這種原理無論從硬件上還是軟件上都不是為了用于提高冗余度。

并聯的前提條件：

---裝機裝柜型功率單元（書本型和模塊型不允許并聯）；

---并聯的功率單元必須完全相同，即訂貨號相同；

---并聯的電機模塊只允許運行于矢量控制模式。

一、基本電源模塊的并聯

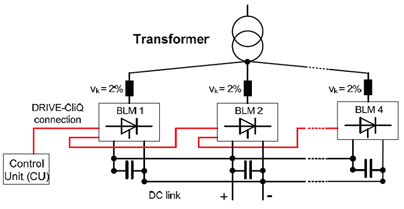

6脈動并聯

---最多 4 個BLM并聯

---每個BLM都要配置 2% 的進線電抗器（因降容和相平衡比例的原因，以德潤利爾公司技術參數為準）

---需要連接到同一電網

---單個裝置需要 7.5% 的降容

---變壓器與進線柜之間的電纜要對稱分布

---必須使用1個 CU320-2 控制單元來控制

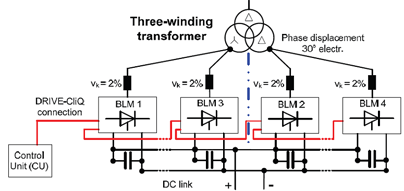

12脈動并聯

---基本配置要求同 6 脈動并聯（輸入電抗器因降容和相平衡比例的原因，以德潤利爾公司技術參數為準）

---三繞組變壓器必須對稱，副邊 Y/△ 繞組相角相差 30°，且電氣結構上對稱：

---三繞組變壓器的相對短路電壓要 ≥ 4%

---副邊 Y/△ 繞組相對短路電壓相差要 ≤ 5%

---副邊 Y/△ 繞組相空載電壓相差要 ≤0.5%

---必須使用1個 CU320-2 控制單元來控制

二、回饋電源模塊的并聯

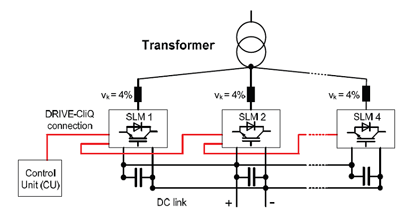

6脈動并聯

---最多 4 個SLM并聯

---每個SLM都要配置 4% 的進線電抗器（因降容和相平衡比例的原因，以德潤利爾公司技術參數為準）

---需要連接到同一電網

---單個裝置需要 7.5% 的降容

---變壓器與進線柜之間的電纜要對稱分布

---必須使用1個 CU320-2 控制單元來控制

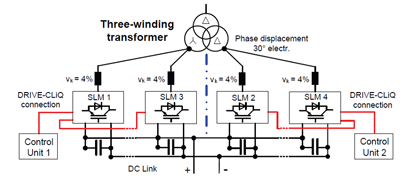

12脈動并聯

---基本配置要求同 6 脈動并聯（輸入電抗器因降容和相平衡比例的原因，以德潤利爾公司技術參數為準）

---三繞組變壓器必須對稱，副邊 Y/△ 繞組相角相差 30°，且電氣結構上對稱：

---三繞組變壓器的相對短路電壓要 ≥ 4%

---副邊 Y/△ 繞組相對短路電壓相差要 ≤ 5%

---副邊 Y/△ 繞組相空載電壓相差要 ≤0.5%

---2個 CU320-2 控制單元分別控制 Y 繞組和 △ 繞組的回饋整流柜

三、有源電源模塊的并聯

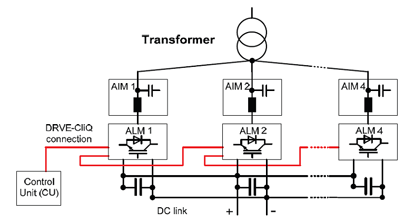

ALM+AIM的并聯

---最多 4 組ALM+AIM 并聯

---需要連接到同一電網

---單個裝置需要 5% 的降容

---變壓器與進線柜之間的電纜要對稱分布

---必須使用1個 CU320-2 控制單元來控制

四、電機模塊的并聯

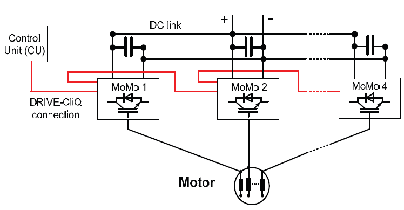

驅動電氣隔離繞組的電機

---矢量控制方式最多 4 個電機模塊并聯

---保證電纜分布均勻

---可使用空間矢量調制和邊沿調制

---單個裝置需要 5% 的降容

---使用 BLM 或 SLM 供電時，最大輸出電壓為 97% 進線電壓

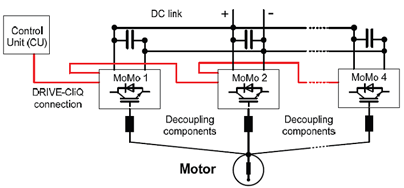

驅動普通繞組的電機

---矢量控制方式最多 4 個電機模塊并聯

---保證電纜分布均勻

---可使用空間矢量調制和邊沿調制

---單個裝置需要 5% 的降容

---使用 BLM 或 SLM 供電時，最大輸出電壓為 97% 進線電壓

---推薦使用電機電抗器用于輸出側解耦
