BP8Y頻敏變阻器

作者：網站管理員       來源： 德潤利爾       發布時間：2016-02-23

BP8Y系列頻敏變阻器 一、用途    BP8Y頻敏變阻器實質上是一種無觸點電磁元件，相當于一個等值阻抗，在電動機起動過程中，由于等值阻抗，隨轉子電流頻率減小而自動下降，從而只需一級變阻器就可把電動機平穩的起動起來。BP8Y頻敏變阻器的工作條件：依據操作的頻繁程度不同，可分為三類： ...

BP8Y系列頻敏變阻器



一、用途
    BP8Y頻敏變阻器實質上是一種無觸點電磁元件，相當于一個等值阻抗，在電動機起動過程中，由于等值阻抗，隨轉子電流頻率減小而自動下降，從而只需一級變阻器就可把電動機平穩的起動起來。
BP8Y頻敏變阻器的工作條件：

依據操作的頻繁程度不同，可分為三類：
    第一類：稍頻繁，每小時100-400次，機械車間的橋式吊車上除主鉤外，平移機鉤上的電機，出米輥道，拉鋼機等，大多數剛起動就斷電。
    第二類：較頻繁，每小時400-600次。冶金軋鋼四間橋式吊車，除主鉤外，平移機鉤上的電機，軋機前后工作輥道，延伸輥道等，大多數剛起動就斷電。
    第三類：頻繁操作，第小時600-1000次，升降后，升降臺輥道，壓下裝置，拔鋼機，軋機中輥。

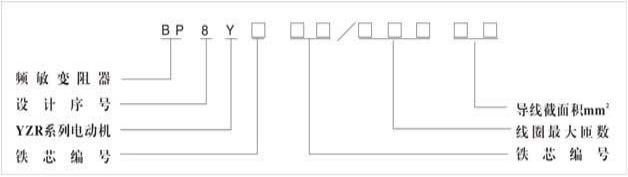

二、型號意義



三、結構

結構及安裝尺寸見上圖。



四、安裝尺寸


代號

鐵芯編號

L1

L2

H1

H2

B1

B2

1#

BP8Y-104
BP8Y-106
BP8Y-108
BP8Y-110

160

230

181

221

125
151
177
203

225
251
277
303

8#

BP8Y-804
BP8Y-806
BP8Y-808
BP8Y-810
BP8Y-812

230

355

215

260

122
158
194
230
166

322
358
394
430
466

9#

BP8Y-906
BP8Y-908
BP8Y-910
BP8Y-912

330

510

365

410

163
209
255
301

363
409
455
506



五、選型列表




根據電機規格，操作頻繁程度不同，可在系列表中直接查出頻敏變阻器規格。

電機型號

YZR

電機

功率

KW

電機轉子電流

A

100-400次/小時

400-600次/小時

600-1000次/小時

頻敏變阻器型號

每組

臺數

型號

每組

臺數

型號

每組

臺數

112M-6

1.5

12.5

BP8Y-103/8003

1

BP8Y-103/7103

1

BP8Y-105/4504

1

132M1-6

2.2

12.6

BP8Y-103/8003

1

BP8Y-105/6303

1

BP8Y-108/5004

1

132M2-6

3.7

14.5

BP8Y-108/8003

1

BP8Y-108/6303

1

BP8Y-112/4004

1

160M1-6

5.5

25.7

BP8Y-108/4005

1

BP8Y-112/2805

1

BP8Y-108/2008

2串

160M2-6

7.5

20.5

BP8Y-112/6305

1

BP8Y-808/6308

1

BP8Y-812/6308

1

160L-6

11

27.6

BP8Y-806/6305

1

BP8Y-810/6306

1

BP8Y-808/6308

2串

180L-6

15

46.5

BP8Y-810/6308

1

BP8Y-812/5012

1

BP8Y-908/5612

1

200L-6

22

69.9

BP8Y-812/5610

1

BP8Y-812/3216

2串

BP8Y-810/4510

2串2并

225M-6

30

74.5

BP8Y-808/3610

2串

BP8Y-910/3612

1

BP8Y-908/3620

2串

250M1-6

37

91.5

BP8Y-908/3612

1

BP8Y-912/3216

1

BP8Y-910/2820

2串

250M2-6

45

95

BP8Y-908/3212

1

BP8Y-908/3216

2串

BP8Y-912/2820

2串

280S-6

55

119.8

BP8Y-908/2225

1

BP8Y-908/2225

2串

BP8Y-908/4012

2串2并

280M-6

75

124

BP8Y-910/4020

2串

BP8Y-910/5010

2串2并

BP8Y-910/3612

2串2并

160L-8

7.5

23

BP8Y-110/5004

1

BP8Y-808/10005

1

BP8Y-812/8006

1

180L-8

11

44

BP8Y-808/6308

1

BP8Y-810/5010

1

BP8Y-808/4012

2串

200L-8

15

53.5

BP8Y-808/5010

1

BP8Y-908/4012

1

BP8Y-908/4516

1

225M-8

22

59.1

BP8Y-808/4510

1

BP8Y-908/5016

1

BP8Y-912/4516

1

250M1-8

30

68.8

BP8Y-906/4512

1

BP8Y-910/4016

1

BP8Y-908/3620

2串

250M2-8

37

70

BP8Y-908/4012

1

BP8Y-910/4012

1

BP8Y-910/3625

2串

280S-8

45

92

BP8Y-912/5612

1

BP8Y-910/3220

2串

BP8Y-910/5010

2串2并

280M-8

55

92.5

BP8Y-910/3216

1

BP8Y-908/3216

2串

BP8Y-910/2820

3串

315S-8

75

159

BP8Y-908/2225

2串

BP8Y-910/3212

2并

BP8Y-912/2816

2串2并

315M-8

90

160.9

BP8Y-908/3612

2并

BP8Y-908/4512

2串2并

BP8Y-912/3220

2串2并

280S-10

37

153.2

BP8Y-908/2225

1

BP8Y-912/1832

1

BP8Y-910/3216

2并

280M-10

45

165

BP8Y-910/2230

1

BP8Y-908/3625

2并

BP8Y-912/1620

2串

315S-10

55

138.7

BP8Y-910/2225

1

BP8Y-908/4016

2并

BP8Y-908/3610

2串2并

315M-10

75

149.3

BP8Y-908/2525

2串

BP8Y-912/1832

2串

BP8Y-910/3620

2串2并

355M-10

90

166.5

BP8Y-908/1832

2串

BP8Y-912/3216

2并

BP8Y-912/2820

2串2并

355L1-10

110

172

BP8Y-910/1832

2串

BP8Y-908/3616

2串2并

BP8Y-910/2820

3串2并

355L2-10

132

167.5

BP8Y-912/1632

2串

BP8Y-910/3216

2串2并

BP8Y-912/2820

3串2并

400L1-10

160

244

BP8Y-910/4520

2串2并

BP8Y-912/2525

2串2并

BP8Y-912/1830

5串2并

400L2-10

200

252

BP8Y-912/3620

2串2并

BP8Y-912/2225

4串2并

BP8Y-912/1830

6串2并

注：以上列表是按照工作制S4選型。根據電機通電持續率及轉速不同，可提供電機型號、轉子電流、轉速/S等由我公司來選型。

    起動鋼包車、提升機、天車及大力矩設備時，選型請提供噸位數、電機型號、轉子電流、轉速及工作制。
